STAHL- BAND - Schellen zur Aufhängung

und GESTANZTE


Colliers sangle suspendu
Herunterladen Datenblatt als PDF Herunterladen Datenblatt

STAHL

GESTANZTE TRÄGER, TYP A

Support Colliers sangle suspendu type A

Dieser Trägertyp ermöglicht einen Abstand von 55 mm zwischen dem Gestell und dem Behälter. Geeignet für Träger bis zu 35 mm Breite.
Stahl, 4mm dick. Galvanisch verzinkt und beschichtet mit schwarzer Epoxy- Farbe, Schichtdicke 50 Mikron. Abstand zwischen dem Gestell des Fahrzeugs und dem oberen Behälterrand= 55 mm. Diese Träger sind geeignet für Bänder mit bis zu 35mm Dicke und werden mit zwei nicht mitgelieferten M10 Schrauben am Gestell befestigt. Geliefert pro Stück im Plastikbeutel.
Herunterladen Datenblatt als PDF Herunterladen Datenblatt

STAHL

GESTANZTE TRÄGER, TYP B

Support Colliers sangle suspendu type B

Stahl, 5mm dick. Galvanisch verzinkt und beschichtet mit schwarzer Epoxy- Farbe, Schichtdicke 50 Mikron. Abstand zwischen dem Gestell des Fahrzeugs und dem oberen Behälterrand= 23 mm. Diese Träger sind geeignet für Bänder mit bis zu 35mm Dicke und werden mit zwei nicht mitgelieferten M10 Schrauben am Gestell befestigt. Geliefert pro Stück im Plastikbeutel.
Dieser Trägertyp ermöglicht einen Abstand von nur 23 mm zwischen dem Gestell und dem Behälter.
Geeignet für Träger bis zu 35 mm Breite.
Herunterladen Datenblatt als PDF Herunterladen Datenblatt

Referenzen für unterschiedliche Durchmesser des Tanks.siehe ref

STAHL

STAHL » Bänder

sangle de serrage acier

Die Dicke "E" dieser Bänder beträgt 1 bis 1,8 mm je nach Zusammensetzung und ihrem Durchmesser. Schwarzer Anstrich für die Standard-Stahlausführungen und ohne Anstrich für Edelstahlausführungen. Geliefert pro Stück im Plastikbeutel.

Sangle acier

Vier Schweißpunkte an jedem Laschenanschluss und Schnitt, der eine gute Rotation des Stifts und der Schraube erlaubt.

Herunterladen Datenblatt als PDF Herunterladen Datenblatt

Isolation & Spannvorrichtung

ISOLIERENDE PLASTIKBÄNDER

Sangle plastique

Mit einer Dicke von 1,10 mm verhindern diese Bänder jeden Kontakt des Stahlbands und des Trägers mit dem Behälter. Sie verfügen über ein eigenes Spannsystem, welches sie nach dem Anspannen an Ort und Stelle hält. Geliefert pro Stück im Plastikbeutel.
Herunterladen Datenblatt als PDF Herunterladen Datenblatt

Isolation & Spannvorrichtung

SPANNSYSTEM

Système de serrage

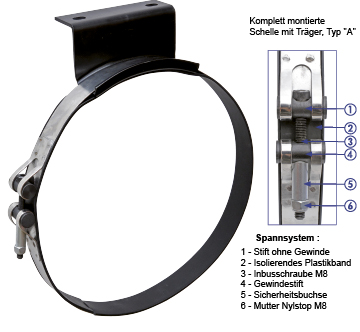

Das Spannsystem ist bei allen Schellen gleich und besteht aus einer "Inbusschraube" M8 (1), einem Stift mit Durchmesser: 16 mm ohne Gewinde (2) und einem Gewindestift mit Durchmesser: 16 mm (3), einer Sicherheitsbuchse (4) und einer Nylstop Sicherheitsschraube (5). Verfügbar in Stahl ST37 Autoblack oder Edelstahl. Geliefert pro Stück im Plastikbeutel
Herunterladen Datenblatt als PDF Herunterladen Datenblatt
