ALK-Fascette a CINGHIA sospese

ACCIAIO - Fascette a CINGHIA sospese

Scarica la scheda in PDF Scarica la scheda di dati

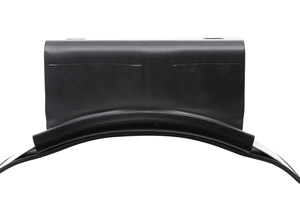

ACCIAIO	SUPPORTO STAMPATO di TIPO A
	Questo tipo di supporto permette di avere 55 mm di spessore tra il telaio e il serbatoio. È possibile applicare cinghie fino a 35 mm di larghezza. Acciaio spesso 4 mm. Elettrozincato e stampato di 50 micron di vernice epossidica nera. Distanza tra il telaio del veicolo e la parte superiore del serbatoio = 55 mm. A questi supporti è possibile applicare cinghie fino a 35 mm di larghezza. Le cinghie sono fissate al telaio con due viti M10 non in dotazione. Venduti singolarmente in una confezione di plastica. Scarica la scheda in PDF

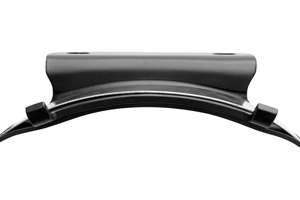

ACCIAIO	SUPPORTO STAMPATO di TIPO B
	Acciaio spesso 5 mm. Elettrozincati e stampati di 50 micron di vernice epossidica nera. Distanza tra il telaio del veicolo e la parte superiore del serbatoio = 23 mm. A questi supporti è possibile applicare cinghie fino a 35 mm di larghezza. Le cinghie sono fissate al telaio con due viti M10 non in dotazione. Venduti singolarmente in una confezione di plastica. Scarica la scheda in PDF Questo tipo di supporto permette di avere solo 23 mm di spessore tra il telaio e il serbatoio. È possibile applicare cinghie fino a 35 mm di larghezza. Referenze disponibili per le varie shell di diametro. Indietro
ACCIAIO	CINGHIE DI FISSAGGIO IN ACCIAIO
	Queste cinghie hanno uno spessore « E » da 1 a 1,8 mm secondo la loro composizione e il loro diametro. La versione in acciaio standard è rivestita di vernice nera, mentre la versione in acciaio inossidabile rimane grezza. Vendute singolarmente in una confezione di plastica. Scarica la scheda in PDF

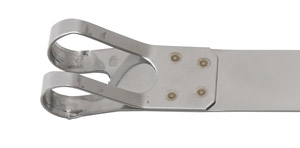

	Quattro punti di saldatura nel punto di chiusura di ciascun anello e una fessura che permette una buona rotazione del perno e della vite.
ISOLAMENTO E FISSAGGIO	CINGHIE IN PLASTICA ISOLANTI
	Queste cinghie spesse 1,10 mm impediscono qualsiasi contatto della cinghia in acciaio e del supporto con il serbatoio. Sono dotate di un sistema di fissaggio e restano in posizione una volta fissate. Vendute singolarmente in confezioni di plastica. Scarica la scheda in PDF
ISOLAMENTO E FISSAGGIO	SISTEMA DI FISSAGGIO

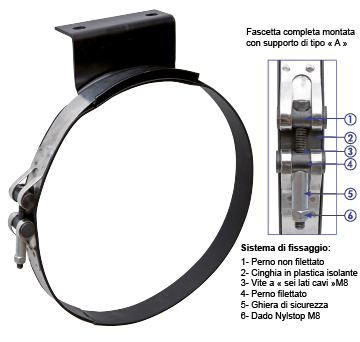

	Uguale per tutte le fascette, è composto da una vite a « sei lati cavi » M8 (1) da un perno non filettato di 16 mm di diametro (2), da un perno filettato di 16 mm di diametro, (3) da una ghiera di sicurezza (4) e da un dado Nylstop di sicurezza (5). Disponibile in acciaio ST37 Autoblack o in acciaio inossidabile. Venduto singolarmente in confezioni di plastica. Scarica la scheda in PDF
