ACIER

Collier Sangle Suspendu

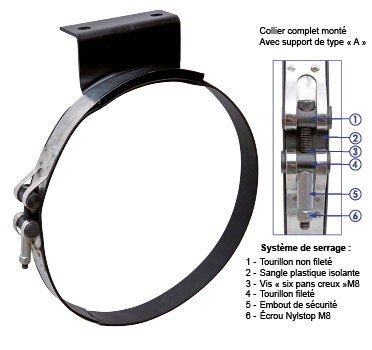

Colliers sangle suspendu
Télécharger la fiche technique PDF complètetelecharger la fiche technique

ACIER

SUPPORTS EMBOUTIS de TYPE A

Support Colliers sangle suspendu type A

Ce type de support permet d’avoir 55 mm entre le châssis et le réservoir. Il accepte des sangles jusqu’à 35 mm de large.

Acier d’une épaisseur de 4 mm électrozingué et recouvert de 50 microns de peinture époxy noire. Distance entre le Châssis du véhicule et le haut du réservoir = 55 mm. Ces supports acceptent des sangles jusqu’à 35mm de large et sont fixés au châssis par deux vis M10 non fournies. Vendus à l’unité dans un sachet plastique.
Télécharger la fiche technique PDF telecharger la fiche technique

ACIER

SUPPORTS EMBOUTIS TYPE B

Support Colliers sangle suspendu type B

Acier d’une épaisseur de 5 mm . électrozingués et recouvert de 50 microns de peinture époxy noire. Distance entre le Châssis du véhicule et le haut du réservoir = 23 mm. Ces supports acceptent des sangles jusqu’à 35 mm de large et sont fixés au Châssis par deux vis M10 non fournies. Vendus à l’unité dans un sachet plastique.

Ce type de support permet d’avoir seulement 23 mm entre le châssis et le réservoir. Il accepte des sangles jusqu’à 35 mm de large.

Références disponibles pour différents diamétres de réservoirs.voir les ref Télécharger la fiche technique PDF telecharger la fiche technique
RetourRetour accueil

ACIER

SANGLES DE SERRAGE

sangle de serrage acier

Ces sangles ont une épaisseur « E » de
1 à 1,8 mm selon leur composition et leurs Diamètres. Elles sont peintes en noir pour les versions en acier standard et sont brutes pour les versions en acier inoxydable. Vendues à l’unité dans un sachet plastique.

Sangle acier

Quatre points de soudure à la fermeture de chaque boucle ainsi qu’une découpe permettant une bonne rotation du tourillon et de la vis.
Télécharger la fiche technique en PDF telecharger la fiche technique

ISOLATION ET SERRAGE

SANGLES PLASTIQUE ISOLANTES

Sangle plastique

D’une épaisseur de 1,10 mm ces sangles évitent tout contact de la sangle acier et du support avec le réservoir. Elles possèdent leur propre système de serrage et restent en position une fois serrées. Vendues à L’unité en sachet plastique.
Télécharger la fiche technique en PDF telecharger la fiche technique

ISOLATION ET SERRAGE

SYSTÈME DE SERRAGE

Système de serrage

Identique pour tous les colliers, il se compose d’une vis « six pans creux » M8 (1) d’un tourillon Dia : 16 mm non fileté (2) , d’un tourillon Dia : 16 mm fileté (3) d’un embout de sécurité (4) et d’un écrou Nylstop de sécurité (5). Disponible en acier ST37 Autoblack ou en acier inoxydable. Vendu à L’unité en sachet plastique.
Télécharger la fiche technique en PDF telecharger la fiche technique
